L'utilisation de XlPlan | ||
| L'ensemble des fonctions de XlPlan sont rassemblées dans une barre d'outils. Une aide est disponible pour vous guider dans vos premiers pas mais dès que vous aurez travaillé sur quelques plans, vous constaterez la simplicité des différents outils. Enfin le fait de rester dans un environnement familier qu'est le tableur Excel vous donne un accès très facile au monde de la cartographie | ||
| ||

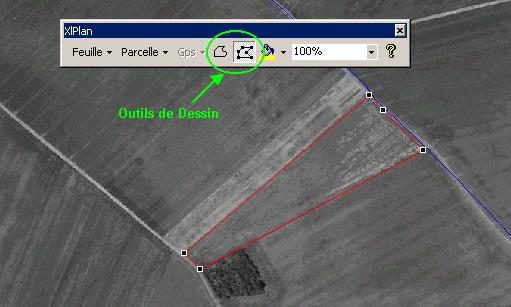

| Avant d'utiliser les outils XlPlan, vous devez reproduire le tracé exact des parcelles sur lesquelles vous voulez travailler. Il est possible de les tracer à main levée ou d'utiliser les interfaces GPS à votre disposition. La méthode la plus simple consiste à insérer un fichier image (un plan cadastral scanné ou une photo aérienne) sur une feuille XlPlan puis à décalquer la ou les parcelles voulues avec les outils de dessin. L'image ci-dessous montre une photo aérienne placée en fond d'écran sur laquelle peut être "décalquée" une parcelle :
Attention : les dépositaires de dossiers PAC peuvent avoir accès aux photos aériennes de leur exploitation sur le site : Pour enregistrer une photo aérienne dans un fichier image, téléchargez la sur ce site puis avec le bouton "Impression d'écran" de votre clavier, copiez la et collez la dans un logiciel de dessin (par exemple PaintBrush)...
Une autre méthode consiste à travailler avec des coordonnées rectangulaires ou GPS.
| ||
| ||

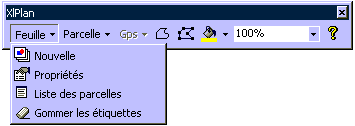

| XlPlan fonctionne dans Excel sur des feuilles spécifiques que l'utilisateur génère et personnalise. C'est sur ces feuilles que sont stockées les parcelles et que les outils SIG sont accessibles. Ci-dessous un aperçu des commandes spécifiques aux "feuilles XlPlan" dans la barre d'outils XlPlan :
 | ||
| ||

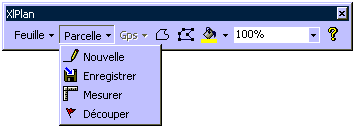

| Vous disposez dans XlPlan de véritables outils de mesure et de découpage SIG. Ils sont tous regroupés dans le menu "Parcelle" de la barre d'outils :

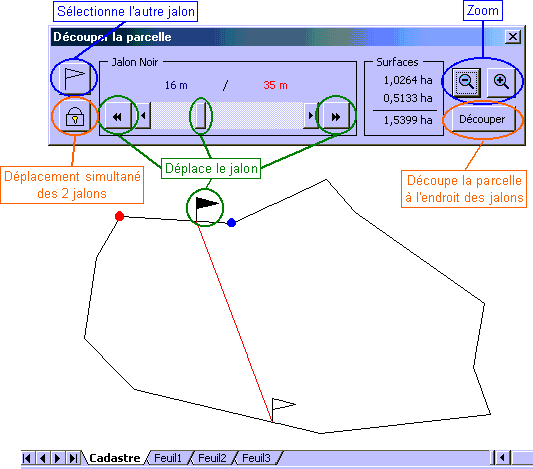

 Avec ces outils vous pouvez ajouter, enregistrer, mesurer ou découper des parcelles. Parce qu'il est souvent question de subdiviser des plans ou des parcelles de manière précise, XlPlan vous fournit des fonctions adaptées. La procédure consiste à placer 2 jalons à des positions choisies sur le pourtour de la parcelle puis de la découper en fonction de la position de ces 2 jalons. L'écran ci-dessous montre la boîte de dialogue qui permet de positionner les jalons :
 L'utilisateur peut déplacer chaque jalon pixel par pixel tout autour de la parcelle en visualisant en permanence les distances parcourues entre chaque sommet et les surfaces respectives des 2 sous parcelles. | ||
| ||
| Deux interfaces avec des appareils Gps ont été développés dans XlPlan. La première interface concerne les appareils GPS clipsables sur les ordinateurs de poche Palm.
 La seconde interface est destinée aux GPS de la marque Garmin. Pour transférer des waypoints mémorisés dans un appareil GPS vers XlPlan, raccordez l'appareil au PC par un des ports séries disponibles et utilisez l'interface de XlPlan. | ||
| Essayez gratuitement XlPlan | ||
